DX LXCT零序電流互感器

產品咨詢聯系我們

技術指標

1、交流電壓：0.4KV～66KV。

2、電網頻率：50Hz。

3、同名端：一次由互感器正面“L1”側穿入，二次為“K1”。

4、型號及數據、外型尺寸詳見后續圖表。

使用環境

1、環境溫度：-5℃～+60℃，日平均氣溫不超過+40℃。

2、相對濕度：＜95%。

3、海拔高度：≤3000m

4、周圍介質無導電塵埃與導電金屬或使絕緣損壞腐蝕性氣體、霉菌等。

外型及安裝尺寸

1、普通零序電流互感器

一次側輸入電流1A～36A（36A以上定做），二次側輸出電流20mA～1000mA，與我公司微機小電流系統接地選線裝置配套，二次負荷電阻：≤1.0Ω。

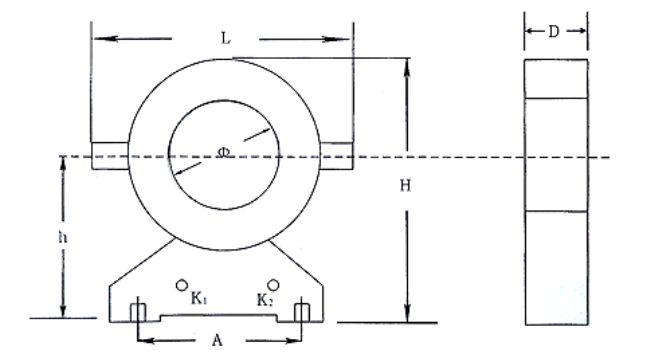

圓形：外形尺寸見（圖一）單位：毫米

型號	內孔?	長度L	高度H	厚度D	中心高h	地腳尺寸
螺栓規格Md	中心距A
DX-LXCTY40	40	115	105	50	62	M6*10	85±0.5
DX-LXCTY60	60	160	145	57	80	M10*10	90±0.5
DX-LXCTY80	80	175	163	57	95	M10*25	105±0.5
DX-LXCTY100	100	205	198	56.5	115	M10*25	125±0.5
DX-LXCTY120	120	220	208	56	118	M10*25	140±0.5
DX-LXCTY160	160	308	300	82	165	M12*25	220±0.5
DX-LXCTY180	180	308	300	82	165	M12*25	220±0.5
DX-LXCTY200	200	308	300	82	165	M12*25	220±0.5

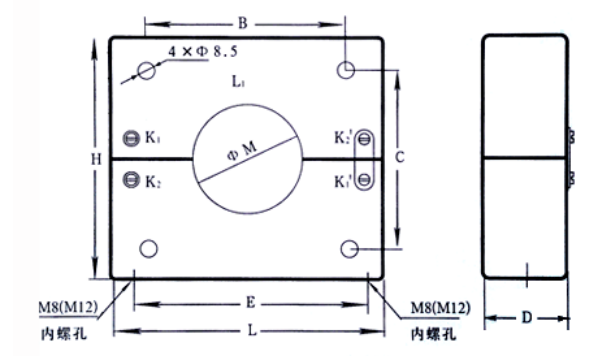

方形：外形尺寸見（圖二）單位：毫米

型號	內孔?	寬度L	高度H	厚度D	孔距B	孔距C	地腳中心距E	地腳內螺孔
DX-LXCTF80	80	196	165	49	145	124	173	M8
DX-LXCTF100	100	216	187	54	158	138	193	M8
DX-LXCTF120	120	236	205	59	173	154	213	M8
DX-LXCTF140	140	300	268	81	217	179	270	M12
DX-LXCTF160	160	300	268	81	217	179	270	M12
DX-LXCTF180	180	300	268	81	217	179	270	M12
DX-LXCTF200	200	386	344	82	279	238	355	M12
DX-LXCTF240	240	386	344	82	279	238	355	M12
DX-LXCTF260	260	386	344	82	279	238	355	M12
DX-LXCTF300	300	464	412	81	340	290	428	M12

2、大容量零序電流互感器

為適應中性點小電阻接地系統，我公司還制造各種大容量零序電流互感器。系統零序電流范圍600A、450A、300A、250A、200A、150A、100A、75A、50A，二次電流5A或1A，容量40VA、30VA、20VA、15VA、10VA或5VA，皆可為用戶訂制，型號及尺寸參照特制零序電流互感器。電氣技術參數如下（實例列舉部分，以訂貨合同為準）：

額定電流比（A）	額定二次容量（VA）	對應額定二次負載（Ω）
50/5	2.5	0.1
50/5	10	0.4
50/1	5	5
50/1	10	10
75/5	5	0.2
75/5	15	0.6
75/1	5	5
75/1	15	15
100/5	7.5	0.3
100/5	20	0.8
100/1	10	10
100/1	20	20
150/5	10	0.4
150/5	30	1.2
150/1	15	15
200/5	10	0.4
200/5	40	1.6
200/1	10	10
300/5	20	0.8
300/5	60	2.4
300/1	15	15
600/1	30	30
600/5	60	2.4
