1、全新的硬件系統，設計采用分層的雙CPU結構，用一個DSP芯片作為核心運算控制單元，另一個DSP芯片作為管理單元，程序功能分配更加合理，運行更加穩定；

2、整機為插件結構，插件方式為后插拔，維修及更換部件極為方便；強弱電徹底分離，抗干擾性能強；

3、 嚴格按照繼電保護裝置的要求來設計、制造和檢測；

4、 綜合利用暫態過程的小波分析法及穩態過程的諧波分析法輔以多種選線方案，進一步提高了選線的準確率；

5、 人機界面非常友好，采用大屏幕漢字顯示液晶屏，實時幫助，信息量大，調試信息豐富，操作簡單；

6、 裝置具備完善的自檢，自復位能力；

7、 易于和綜合自動化及遠動裝置接口。提供RS-232,RS-422或RS-485通訊接口，內置了3種通訊協議，并且提供了繼電器節點遠動輸出信號，繼電器節點輸出信號的輸出方式可以在BIN編碼輸出、BCD編碼輸出方式中任意選擇；

8、本裝置可以儲存20組接地追憶信息，掉電不消失；

9、現場CT變比、啟動電壓可軟件設定，現場不需調整；

10、裝置工作電源交直流220V兩用；

11、裝置故障報警、失電報警、接地報警都設一組常開接點，適應不同現場需要；

12、跳閘功能，可設置延時跳閘或不跳閘；

13、無需調試，維護簡便。

1、電壓等級：1～2種

2、母線段數：1～4段

3、出線數：≤60，每段母線并聯運行出線數不限，可以任意組合

4、接地方式：適用于中性點不接地、消弧線圈接地或電阻接地系統

5、出線方式：電纜或架空線

6、零序電流輸入范圍：0～300mA（大于時，訂貨時須聲明）

7、零序電壓輸入范圍：0～300V

8、機內PT、CT隔離器功耗

PT < 0.2 VA    輸入額定電壓100V

CT < 0.1 VA    輸入額定電流 1A

9、 報警輸出觸點容量：AC 250V  2A；  DC 220V 2A

10、遠動輸出觸點容量：AC 250V  2A；  DC 30V 2A

11、跳閘輸出觸點容量：AC 250V  5A；  DC 220V 5A

12、額定工作電壓：AC/ DC 220V±20%； DC110V±20％ (訂貨時聲明)

13、額定工作頻率：50Hz

14、整機功耗：<30W

1、環境溫度：-20℃～+50℃

2、大氣壓力： 80～110kPa

3、空氣相對濕度：≤90％（25℃）、≤50％（40℃）

4、使用地點不得有爆炸危險的介質，周圍介質中不得含有腐蝕和破壞絕緣的導電介質或氣體，不允許環境充滿蒸汽及含有較嚴重霉菌存在

5、安裝地點應具有防御風、雨、沙和防塵設施

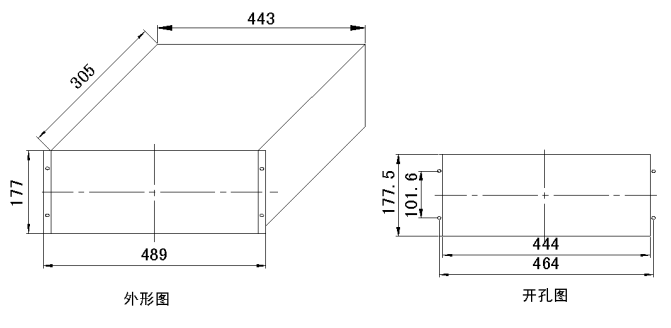

DX-XJX  裝置外形圖及開孔圖（單位為mm）
