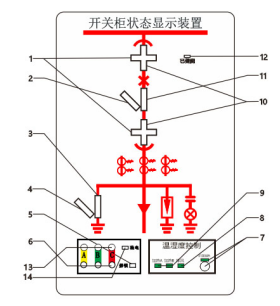

3.1  開關柜狀態模擬顯示功能

⑴、斷路器分、合閘指示：

當斷路器合閘時，紅色模擬條 11 發光

當斷路器分閘時，綠色模擬條 2 發光

⑵、手車工作位置和試驗位置：

當手車位于工作位置時，紅色模擬條 10 發光

當手車位于實驗位置時，綠色模擬條 1 發光

(注:手車處于工作位置和實驗位置之間時，指示燈均為不發光)

⑶、接地刀指示：

當接地刀處于合閘狀態時,紅色模擬條 3 發光

當接地刀處于分閘狀態時,綠色模擬條 4 發光

⑷、儲能：

當已儲能時,儲能指示燈 12 發光

當未儲能時,儲能指示燈 12 不發光

3.2  加熱除濕及排風控制功能

3.2.1 出廠默認：溫度上限 +15℃，   下限 +5℃；

               濕度上限85%RH，   下限75%RH；

               排風上限+40℃，     下限+30℃；    過熱報警 50℃

3.2.2 加熱啟動：當傳感器測得的環境溫度低于設定的溫度下限值，

或者測得的濕度值大于設定的濕度上限值時啟動加熱。

3.2.3 加熱停止：a)、當傳感器測得的環境溫度高于設定的溫度上限值或測得的濕度低于設定的濕度下限值時，停止加熱；

b)、當傳感器測得的環境溫度大于過熱報警定值+50℃時無條件停止加熱，防止過熱損傷。

3.2.4 排風啟動：當傳感器測得的環境溫度高于設定排風上限時，啟動排風，低于排風下限時，停止排風。

3.3  高壓帶電顯示及閉鎖功能

當三相高壓同時不帶電的狀態下，閉鎖觸點輸出閉合，同時解鎖指示的紅燈亮。

否則閉鎖有效，同時啟動閉鎖無源觸點輸出。

注：

不可直接接入電壓信號，必須串聯帶電傳感器，其短路輸出電流：60~2000uA±10% ；10KV線路，電容值：20~500pF；     35KV線路，電容值：5~200pF

帶電狀態下，帶電指示燈呈閃爍狀態，閃爍頻率由帶電傳感器容值大小而不同。

默認匹配 100PF 以上帶電傳感器，其他參數需定制變更
