1、安裝地點：戶外、戶內

2、周圍環境溫度： 最高：+55℃； 最低：-40℃； 最大日溫差：25K； 日照強度：0.1w/cm2

3、海拔高度：2000米以下

4、最大風速：35m/s

5、地震烈度：8度；水平加速度：0.3g；垂直加速度：0.15g

6、 污穢等級：Ⅲ級（2.8kv/cm）

7、 覆冰厚度：10mm

裝置有三種控制模式：手動、自動、遠方控制。

1、溫濕度控制

為了保證控制柜內部溫濕度環境，設一路或兩路溫濕度控制器，當氣溫下降到0℃以下時，啟動加熱回路，溫度達到5℃后，停止加熱。當溫度達到40℃時，啟動降溫裝置，當氣溫下降到35℃后，停止降溫。

2、 照明控制

當柜門打開時，自動啟動照明回路，照明燈亮，關上柜門后，照明燈自動關閉。

3、 手動控制模式

     在手動模式下，全部冷卻器都處于工作狀態，此時，冷卻器的工作狀態不受負荷電流或油溫等因素影響。此種工作模式為檢修人員或運行人員檢修時或采取應急措施時設置。

4、 自動控制模式

     在自動模式下，風扇根據油溫、負荷情況自動啟動，并可以把各組風扇及油泵分為主用、備用。

     在自動控制模式下，裝置可設定多種工作方式，并可根據用戶需求定期切換。

     冷卻器工作受油面溫度控制器開關位置或高壓側負荷電流控制，自動進入預設工作程序，開啟相應的冷卻器，以達到節能的目的。

當油溫或負荷達到預設值時，控制器控制主用和備用冷卻器自動啟動并保持一定時間，以防止備用冷卻器頻繁啟動。

當某組運行冷卻器發生故障時，控制器能檢測到其故障，并發出報警信號，同時開啟相應的備用冷卻器。

控制器為中央控制單元，實時采集主變上層油溫、主變運行負荷、油流繼電器等元器件狀態，再根據這些參數確定投入或切除冷卻器組的數量。

當運行的控制器故障時，自動啟動全部冷卻器組，并發出報警信號。

5、 遠方控制模式

在遠方控制模式下，遠方控制室可以監測每組冷卻器的運行情況，并可以啟動、停止任意一組冷卻器。

1）采用雙電源互投，一主一備方式確保供電高可靠性，當主電源故障時，備用電源自動投入。

2）采用PLC(可編程控制器)為中央控制單元，通過實時變壓器油溫、負荷、油流繼電器，風機和油泵的保護裝置狀態，冷卻器的運行狀態，變壓器的工作狀態（工作或是退出）等工作參數，根據需要投入或是退出相應數量的冷卻裝置，以達到理想的控制效果。

3）在自動控制模式失效的情況下可轉入手動控制模式。

4）控制箱內部內部元器件均采用西門子、ABB、施耐德、歐姆龍等國際知名品牌，確保裝置的高品質。

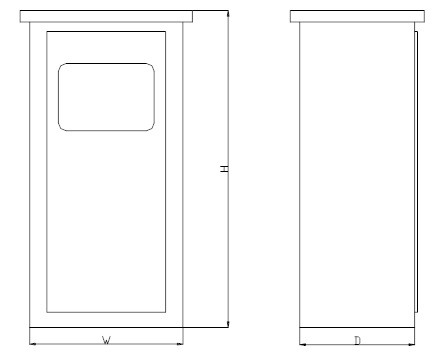

箱體采用2.0mm不銹鋼或冷軋鋼板制成，尺寸為：W×D×H(寬×深×高)，前后開門,分上下兩層箱體結構。

根據變壓器冷卻器組數不同，柜體尺寸會有一定調整。

柜體示意圖
